Зимний комплект обогрева передатчиков

Общее описание:

Зимний комплект обогрева передатчиков предназначен для обеспечения нормального

функционирования объектовых радиопередающих устройств в условиях низких

температур (холодные склады, гаражи, неотапливаемые помещения), и позволяет

избежать двух основных проблем:

1. Температурный уход частоты опорного генератора из-за переохлаждения

кварцевого резонатора при температурах ниже -20С.

2. Выход из строя ВЧ каскада при «холодном» запуске передатчика.

Зимний комплект, будучи установленным на ОРПУ, автоматически запускается при

низкой температуре и позволяет обеспечить температуру внутри передатчика со

смещением +30 градусов от внешней температуры, т.е. при -10 на улице на передатчике

будет +20 градусов. Кроме того, в более комфортных условиях работают и другие

компоненты – аккумулятор, а также основная плата прибора.

Устройство работает от 220В и не использует при отключении внешнего напряжения

аккумуляторную батарею прибора.

Замечания по электробезопасности:

Устройство имеет безтрансформаторное питание от сети 220В. Запрещается его

эксплуатация при неисправности нагревателя или управляющего модуля, с нарушениями

изоляции соединительных кабелей, либо рабочая эксплуатация с открытым корпусом.

Габариты:

Плата нагревателя: 40 х 78 мм

Корпус блока управления 78 х 78 х 25 мм

Состав оборудования:

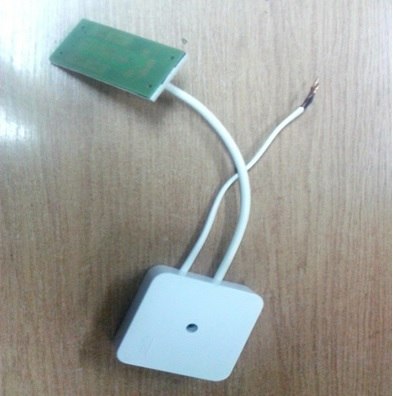

Оборудование состоит из модуля нагревателя и блока управления.

Нагреватель представляет собой группу резисторов и термистор обратной связи. Он

может монтироваться на передатчик непосредственно на объекте при помощи хомута или

пластиковой стяжки. При установке «зимнего комплекта» в условиях производства

допустимо крепление на корпус с помощью саморезов или винтов. Нагреватель рассчитан

на любые передатчики, имеющие металлический корпус.

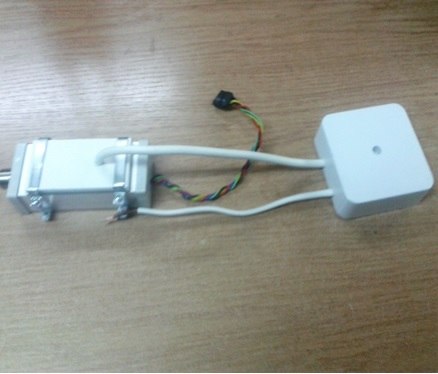

Внешний вид нагревателя, установленного на корпус передатчика при помощи
металлических хомутов:

Можем рассмотреть вопрос о приспособлении других типов передатчиков для обогрева.
Плата нагревателя полностью изолирована и если допускают габариты, то может быть
размещена внутри любого устройства. Примерная отдаваемая мощность – около 8Вт.

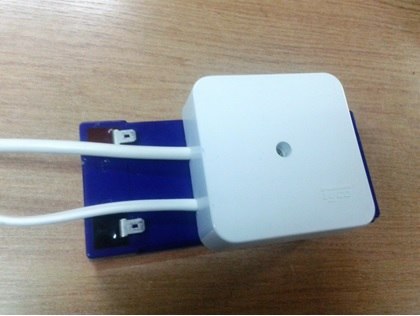

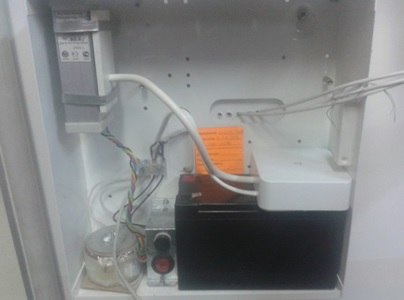

Ширина передатчика в сравнении с аккумуляторной батареей 12V 7.2Ah:

Обогреватель рассчитан на установку в любой корпус, глубиной не менее 80 мм. Может
крепиться внутри корпуса на скотч. Допустимо крепить устройство снаружи прибора на
стену.

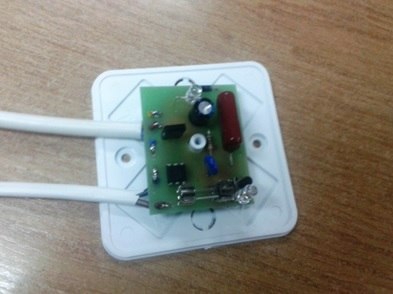

Вид прибора со снятой крышкой:

Прибор оснащен индиктаторными светодиодами:

1. Синий – питание 220В

2. Красный – нагрев.

Для диагностики предусмотрена схема принудительного запуска при помощи
микропереключателя.

При необходимости можем доработать устройство под ваши потребности.
